執行標準

 封閉式管道中氣體流量的測量—氣體渦輪流量計（GB/T8940-2003）

儀表口徑及連接方式

 20、25、32、40、50、65、80、100、125、150、200、250、300采用法蘭連接
 25、40、50可采用螺紋連接

精度等級

 ±1.5%R（±1%R需特制）*

量程比

 1:10 ；1:20 ；1:30

儀表材質

 表體：304不銹鋼或鑄鋁
 葉輪：防腐ABS或鋁合金
 轉換器：鑄鋁

使用條件

 介質溫度：-20℃～+80℃
 環境溫度：-30℃～+60℃
 相對濕度：5%～90%
 大氣壓力：86Kpa～106Kpa

工作電源

 A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等
 B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V～3.0V時均可正常工作。
 當電壓低于2.0時出現欠壓指示

整機耗能

 外電源：< 1W
 內電源:平均功耗≤ 1W,可連續使用三年以上。

信號輸出功能

 脈沖信號、4-20mA電流信號、控制信號

通訊輸出功能

 RS485通訊

實時記錄功能⑤

 起停記錄、日記錄、定時間間隔記錄

信號接線口

 內螺紋M20×1.5或其他

防爆等級

 ExdⅡBT6或ExiaⅡCT4

防護等級

 IP65

公稱通徑
（mm）

型號

標準量程
（m3/h)

擴展量程
（m3/h）

常規耐壓等級
（Mpa）

特制高壓等級
（Mpa）

安裝方式

DN20

LWQ－20

A

2.2-25

B

4-40

1.6

2.5,4.0

法蘭

DN25

LWQ－25

A

2.2-25

B

4-40

1.6

2.5,4.0

法蘭（螺紋）

DN32

LWQ－32

A

5-50

B

6-60

1.6

2.5,4.0

法蘭

DN40

LWQ－40

A

5-50

B

6-60

1.6

2.5,4.0

法蘭（螺紋）

DN50

LWQ－50

A1

6-65

B1

5-70

1.6

2.5,4.0

法蘭

LWQ－50

A2

10-100

B2

8-100

DN65

LWQ－65

A

15-200

B

10-200

1.6

2.5,4.0

法蘭

DN80

LWQ－80

A1

13-250

B

10-160

1.6

2.5,4.0

法蘭

LWQ－80

A2

20-400

法蘭

DN100

LWQ－100

A1

20-400

B

13-250

1.6

2.5

法蘭

LWQ－100

A2

32-650

法蘭

DN125

LWQ－125

1

25-700

B

20-800

1.6

2.5

法蘭

DN150

LWQ－150

A1

32-650

B

80-1600

1.6

2.5

法蘭

LWQ－150

A2

50-1000

法蘭

DN200

LWQ－200

A1

80-1600

B

50-1000

1.6

______

法蘭

LWQ－200

A2

130-2500

法蘭

DN250

LWQ－250

A1

130-2500

B

80-1600

1.6

______

法蘭

LWQ－250

A2

200-4000

法蘭

DN300

LWQ－300

1

200-4000

B1

130-2500

1.6

______

法蘭

B2

320-6500

1.6

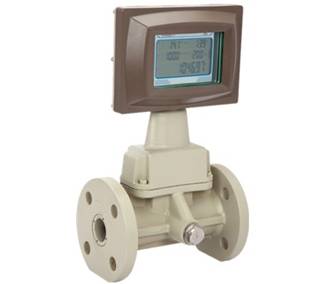

產品圖片

儀表型號

LWQ-N

LWQ-A

LWQ-B

LWQ-C

LWQ-D

信號輸出

脈沖

4-20mA

無

4-20mA

可選4-20mA/脈沖

供電電源

+24VDC±15%

+24VDC±15%

鋰電池

24VDC±15%

24VDC±15%+鋰電池

精度等級

2.5～1.5級

1.5～1.0級

1.5～1.0級

測量范圍

標準量程

標準量程或擴展量程

標準量程或擴展量程

顯示器

無

有

有

溫壓補償

無

無

有

通訊接口

無

無

RS485

實時記錄

無

無

有

儀表材質

鋁合金或不銹鋼

鋁合金或不銹鋼

鋁合金或不銹鋼

防爆等級

ExdIIBT6或ExiaIICT4

ExdIIBT6或ExiaIICT4

ExdIIBT6或ExiaIICT4

防護等級

IP65

IP65

IP65

整機功耗

< 1W

< 1W

< 1W

儀表通經

DN25～DN300

DN25～DN300

DN25～DN300

安裝方式

法蘭安裝

法蘭安裝

法蘭安裝

介質溫度

-20℃～80℃

-20℃～80℃

-20℃～80℃

環境溫度

-30℃～60℃

-30℃～60℃

-30℃～60℃

說明

AK-LWQ-

□

—□

□

/□

/□

/□

儀表
類型

N

A

B

 智能型：鋰電池供電，現場顯示無信號輸出

C

 智能型：+24V供電，現場顯示并輸出二線制4～20mA

D

 全智能型：溫壓補償一體化，現場顯示并遠傳信號

公稱通徑及
量程范圍

25

 DN 25mm

40

 DN 40 mm

50

 DN 50 mm

65

 DN 65 mm

80

 DN 80 mm

100

 DN 100 mm

125

 DN 125 mm

150

 DN 150 mm

200

 DN 200 mm

250

 DN 250 mm

300

 DN 300 mm

量程范圍

W(x)

 擴展量程范圍，請參照Px頁表2選擇

S(x)

 標準量程范圍，請參照Px頁表2選擇

表體材質

S

 不銹鋼

L

 鋁合金

機芯材質

S

 防腐ABS

L

 鋁合金

N

 無特殊結構

A

 氧氣專用

B

 壓縮空氣專用
