高溫下粘稠介質
  易結晶的介質
  帶有固體顆粒或懸浮物的沉淀性介質
  強腐蝕或劇毒性介質
  可消除導壓管泄漏污染周圍環境現象的發生；可免去采用隔離液時，因測量信號的不穩定，需要經常補充隔離液的繁瑣工作。
  連續測量界面和密度
  遠傳裝置可避免不同瞬間介質的交混，從而使測量結果真實地反映過程變化的實際情況。
  衛生清潔要求很高的場合
  如食品、飲料和醫藥工業中，不僅要求變送器接觸介質部位符合衛生標準，并且應便于沖洗，以防止不同批量介質的交叉污染。

  輸出信號：4～20MA.DC二線制（模擬）
            二線制4～20mA直流信號上疊加數字信號，由用戶選擇線性或開方輸出。（智能）
  供電電源：12～45V.DC(詳見負載特性圖)
  負載特性：
  電源影響：<0.005% 輸出量程/V
  負載影響：電源穩定時，無負載影響。
  測量精度：調校量程的±0.1%，±0.2%
          （標配精度為±0.2%，若選擇其他精度請在訂貨選型時注明。）
  量 程 比：10：1或100比1
  阻    尼：通常可在0.1～16秒之間可調，當灌充惰性液或帶遠傳裝置時，時間常數會增大。
  啟動時間：<2秒，不需預熱

  工作環境：環境溫度 -29～93℃（模擬放大器）
                     -29～75℃（數字/智能放大器）
                     -29～65℃（帶顯示表頭）
            環境濕度  0～95%
  防護特性：防護能力 IP65
  防爆類型：隔爆型  Exd II BT4-6
            本安型  Exia II CT5
  靜壓影響：零位誤差：±0.5%zui大量程限值，對于32MPa在管道壓力下通過調零給予校正。
  電磁輻射影響：0.05%zui大量程值，接受輻射頻率27～500MHz，試驗場強3V/m。
  指示表(%)：液晶數顯 精度±0.2%
  振動影響：任何方向200Hz振動時，±0.05%/g。
  安裝位置：膜片未垂直安裝，可能產生小于0.24KPa的零點誤差，但可通過調零來修正。
  重 量：3.9Kg（不包括附件）

注：① 單法蘭液位變送器的工作壓力還取決于選定法蘭的規格。
    ② 遠傳裝置的工作溫度，由所選擇的灌充液種類確定。
    ③ 單法蘭液位變送器則是指一側的遠傳裝置受到溫度作用，所產生的輸出變化。
    ④ 靜壓和溫度影響，均是在zui大量程時測得。
    ⑤ GP型單法蘭液位變送器一側毛細管長度一般為1.5米，zui長不宜超過3米（特殊情況協議商定）。

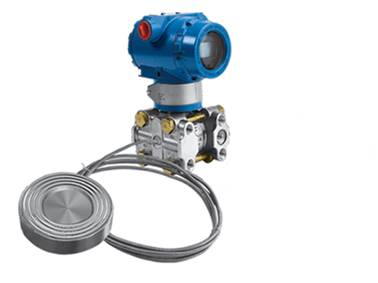

  遠傳變送器是在變送器主體基礎上附加遠傳裝置的變型產品，所以其選型工作可分二步進行：首先確定變送器主體的類型（DP）、測量范圍和結構材料，然后按現場的安裝要求確定遠傳裝置類型和尺寸。由于組成灌充系統的各參數（如灌充液的工作溫度、粘度和毛細管的長度）與變送器的性能指標密切相關，因此歸入變送器主體選型范疇，不單獨列表選擇。

  代號         測量范圍 （KPa）

4
5
6
7
8
9
0

0 － 6.2
0 － 31.1
0 － 117
0 － 345
0 － 1170
0 － 3450
0 － 6895

～ 37.4
～ 186.8
～ 689.5
～ 2068
～ 6895
～ 20680
～ 41370

注：1、遠傳裝置PFW、EFW、RTW、SSW、RFW可選量程代號5、6、7、8。
    2、遠傳裝置UCW可選量程代號6、7、8、9、0。

  代號                輸出形式

SF
S

4～20mA.DC 數字放大器，帶4 位數字顯示
4～20mA.DC 智能放大器，并采用HART協議通訊

  代號        容室和接頭材質         隔離膜片材質

   12              碳鋼                 316鋼
   22              316鋼                316鋼

注：一般選用代號12，在潮濕和腐蝕場合時選代號22。

  代號           灌充液種類

    L         低粘度硅油    －60～150℃ ρ=0.93
    S         普通硅油      －45～205℃ ρ=0.96
    H         高溫硅油      －10～300℃ ρ=1.07
    N         植物油        －15～200℃ ρ=0.92
    W         蒸餾水        ＋5 ～70℃  ρ=1.0

注：代號N、W用于有嚴格衛生要求的場合，可避免灌充液泄漏對工藝介質造成污染。

 代號     毛細管長度

  05        1.5（5ft）
  10        3.0（10ft）

注：無特殊要求時，均填寫代號05，即毛細管長1.5米。

   代號                選用件

    M3           數顯指示表    4位LCD數字顯示
    B1           管裝彎支架    （安裝管φ60）
    B2           板裝彎支架
    B3           管裝平支架    （安裝管φ60）
    d            隔爆型，防爆標志ExdⅡBT4-6
    I            本安型，防爆標志ExiaⅡCT5

AK-3051GP       7E       22        S       05        M1        B3       0～2MPa          選型舉例

  代號    沖洗備用孔

  11         無
  21         有

注：法蘭通徑＜2"時，均帶墊環，法蘭通徑≥2"時，有沖洗孔才帶墊環。

  代號      遠傳膜片材料

   A          316L鋼
   B          哈氏合金C
   C          鉭
   N          鎳20
   V          蒙耐爾合金
   H          鈦

  代號        安裝法蘭通徑

   1              1"

  代號        安裝法蘭標準

   A          ANSI或HG20615

 代號      安裝法蘭壓力等級

  1        150Lb或PN10/16bar
  3        300Lb或PN25/40bar
  6        600Lb或PN64bar

 代號   墊環材質      松套法蘭材質     膜片座材質

  A     316鋼            304鋼           316鋼
  B     哈氏合金C        304鋼           316鋼
  E     316鋼            碳 鋼           316鋼

注：結構材料代號B，配用除316L鋼以外的遠傳膜片。

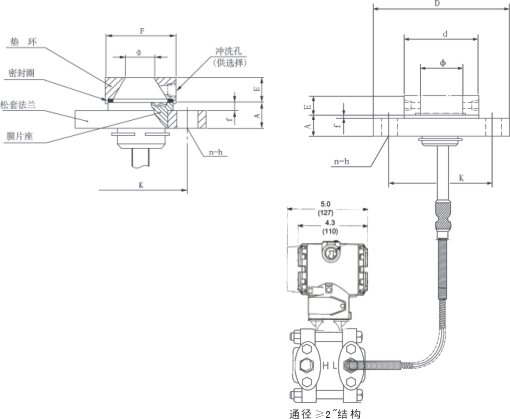

AK-RFW       21       C       3       A       3       B                                 選型舉例

 代號    安裝法蘭通徑

  2         2"
  3         3"
  4         4"

注：選用量程代號3時，須配用通徑4"。

  代號            安裝法蘭標準

   A              ANSI或HG20615

  代號                  安裝法蘭壓力等級

   1                    150Lb或PN10/16bar
   3                    300Lb或PN25/40bar
   6                    600Lb或PN64bar

  代號      遠傳膜片材質     插入筒材質     松套法蘭材質

   A           316L鋼          316鋼           碳 鋼
   B          哈氏合金C        316L鋼          304鋼
   C             鉭            316L鋼          304鋼

注：潮濕和腐蝕場合，選用304鋼法蘭。

  代號        膜片凸出長度

   2             50(2")
   4             100(4")
   6             150(6")

注：可供非系列長度。

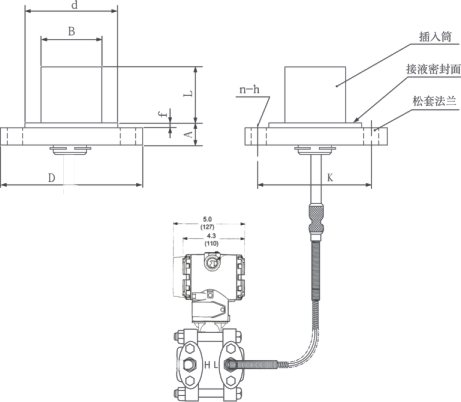

AK-EFW           3          A          1          A          8                           選型舉例

 代號        沖洗備用孔

  11            無
  12            有

注：沖洗孔位于墊環上。

 代號    遠傳膜片材料

  A         316L鋼
  B         哈氏合金C
  C           鉭
  N         鎳200
  Y         蒙耐爾合金
  H           鈦

 代號    安裝法蘭通徑

  2          2"
  3          3"
  4          4"

    注：選用量程代號3時，須配用通徑4"。

 代號       安裝法蘭標準

  A          ANSI和HG20615

 代號     安裝法蘭壓力等級

  1       150Lb或PN10/16bar
  3       300Lb或PN25/40bar
  6       600Lb或PN64bar

注：系指安裝附件法蘭蓋的壓力等級。

 代號        墊環           法蘭蓋       膜片座

A
B
E

316鋼
哈氏合金C
316鋼

304鋼
304鋼
碳鋼

  316鋼
  316鋼
  316鋼

注：結構材料代號B，配用除316L鋼以外的遠傳膜片。

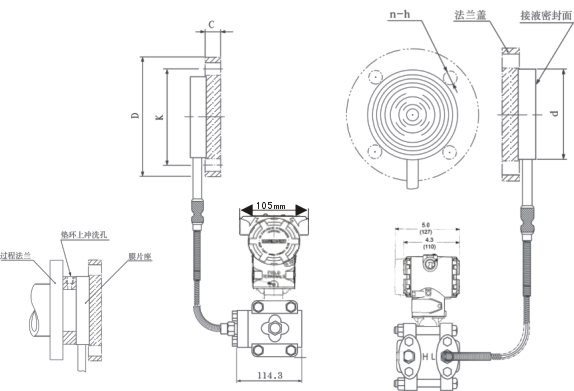

AK-PFW        21         A        4         A        3        E                        選型舉例

 代號       沖洗孔

  11          無
  12          有

 代號       遠傳膜片材料

  A           316L鋼
  B          哈氏合金C
  C             鉭

  代號   安裝法蘭材質    密封墊材      質膜片座材質

11
31

碳鋼
304鋼

聚四氟乙烯
聚四氟乙烯

     316鋼
     316鋼

注：結構材料代號31配用除316L鋼以外的遠傳膜片。

  代號          接液蓋

A
B
E

        316鋼
       哈氏合金C
        碳鋼

注：接液蓋材料代號B，配用除316L鋼以外的遠傳膜片。

  代號          導壓螺孔

11
12
13
14
15
17

NPT
NPT
NPT
NPT
NPT 1
NPT 1（此時不帶沖洗孔）

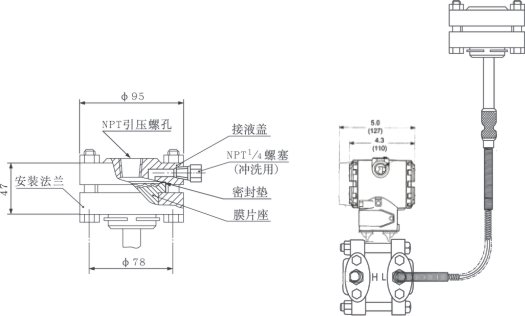

AK-RTW           11          A           31           A           15                    選型舉例

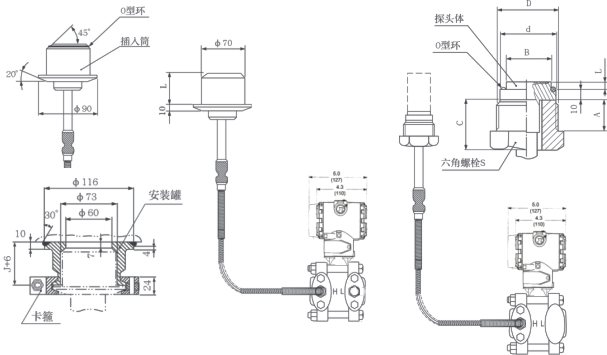

 代號                    插入筒

  31      直徑3"（Φ70），壓力等級150LB（2MPa）
  33      直徑3"（Φ70），壓力等級300LB（5MPa）

   代號          遠傳膜片材質            插入筒材質          卡箍材質

A
B

316L鋼
哈氏合金C

316鋼
316鋼

碳鋼
304鋼

 代號       凸出長度

2
4
6

      50（2"）
      100（4"）
      150（6"）

  代號        安裝附件

N
Y1
Y2

    不帶
    帶卡箍
    帶卡箍和安裝罐

  注：代號N和Y1用于備品供貨，代號Y2用于新設備安裝。

AK-SSW          31          A          4         Y2                                     選型舉例

  代號            O型環材料

  11

聚四氟乙烯

  代號        遠傳膜片材質       探頭體材質         六角螺栓材質

  A
  B

316L鋼
哈氏合金C

316鋼
哈氏合金C

304鋼
316鋼

  代號              凸出長度

  05
  10
  20

12.5（0.5"）
25（1"）
50（2"）

注：zui大凸出長度可達100mm。

  代號     連接螺紋

A
B
C

M33×2（G1"）測量范圍0-1.0～42MPa
M48×3（G1 "）測量范圍0-0.3～21MPa
M60×3（G2"）測量范圍0-0.1～7.0MPa

注：可選量程代號：8.9.0
注：可選量程代號：7.8.9
注：可選量程代號：6.7.8

AK-UCW         11         A         10         C                                         選型舉例
