歡迎選擇江蘇奧科儀表有限公司的AK-LWQ系列天然氣流量計，下面我們通過這個平臺跟用戶講解一下，天然氣流量計安裝時的要求，希望您能在安裝前仔細閱讀。

一、天然氣流量計傳感器安裝位置的選擇

1、安裝位置應遠離能引起管道機械振動的干擾源，如工藝管線上的泵等。如果傳感器在同一管線上串聯使用，應特別防止由于共振而產生的相互影響，傳感器間的距離至少大于傳感器外形尺寸寬度的三倍。

2、傳感器的安裝位置應注意工藝管線由于溫度變化引起的伸縮和變形，特別不能安裝在工藝管線的膨脹節附近。如果安裝在膨脹節附近，由于管道伸縮會造成橫向應力，使得傳感器零點發生變化，影響測量準確度。

3、傳感器的安裝位置應遠離工業電磁干擾源，如大功率電動機、變壓器等，否則傳感器中測量管的自諧振動會受到干擾，速度傳感器檢測出來的微弱信號有可能被淹沒在電磁干擾的噪聲中。傳感器應遠離變壓器、電動機至少5米以上的距離。

4、傳感器的安裝位置應使管道內流體始終保證充滿傳感器測量管，且有一定憋壓，這就要求安裝位置應在管道的低端。

二、天然氣流量計傳感器安裝方式的選擇

傳感器的安裝方式主要根據流體的相別及其工藝情況確定，有三種安裝方式。

1、水平安裝主體朝下：若被測流體是液體，一般采用外殼朝下安裝傳感器，避免空氣聚積在傳感器振動管內，從而達到準確測量天然氣流量的目的

2、水平安裝主體朝上：如果被測流體是氣體，一般采用外殼朝上安裝傳感器，避免冷凝液聚積在傳感器振動管內。

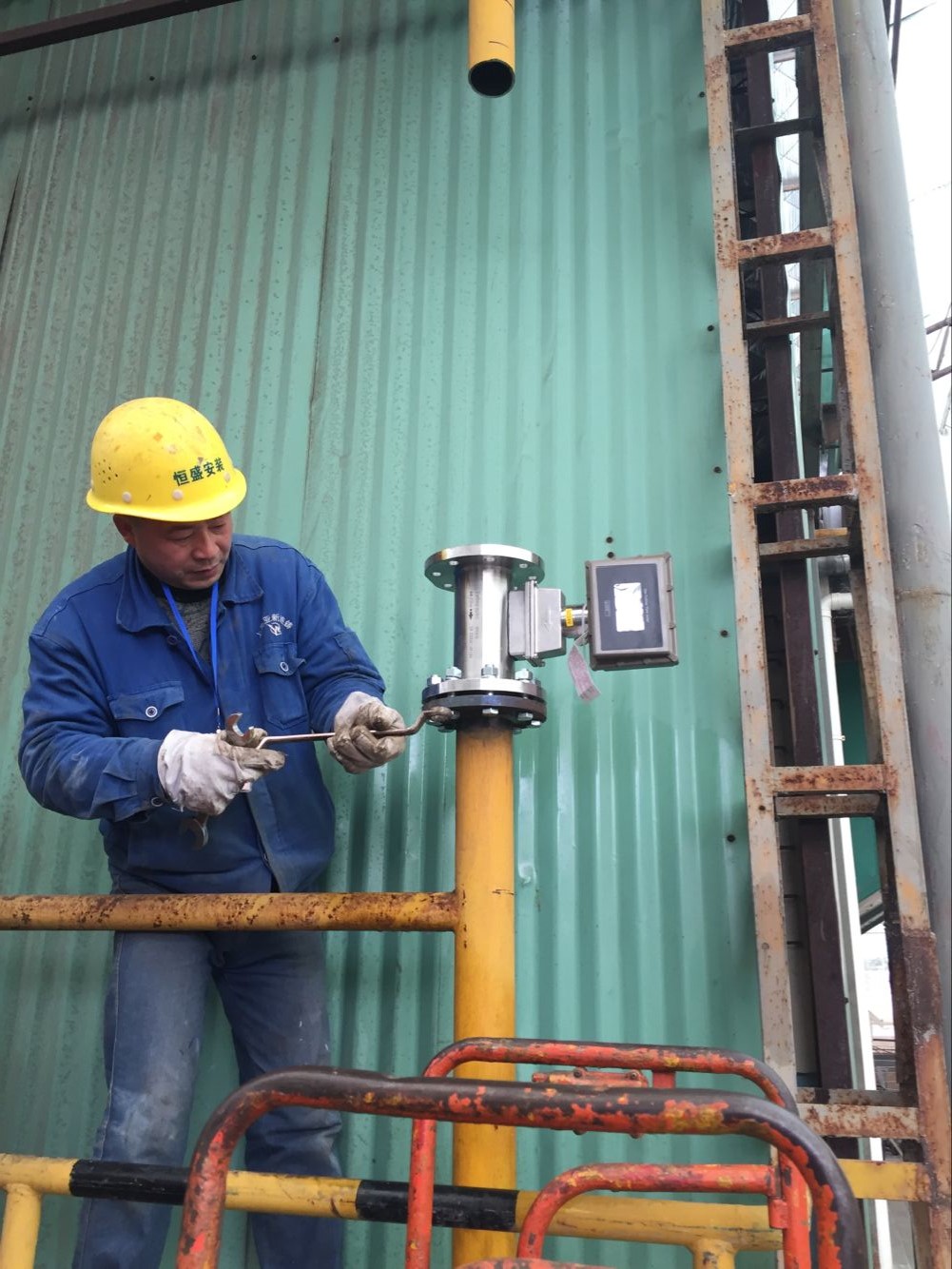

3、旗幟安裝：如果被測流體是液體、固體的混合漿液時，將傳感器安裝在垂直管道上，這可避免微粒聚積在傳感器科氏力測量管內。此外，如果工藝管線需要用氣體和蒸汽清掃，這種安裝方式還可以便于清掃，但這種安裝方式較前二種難于固定，且壓損較大。

三、天然氣流量計安裝過程中其它注意事項

1、傳感器在安裝到工藝管線上之前，應首先確認傳感器的速度傳感器線圈、驅動線圈的直流電阻以及鉑電阻溫度計的電阻值是否正常。

2、傳感器安裝法蘭須與管道法蘭同軸連接，這樣才能減小安裝應力，保證測量精度。安裝時應保證管道支撐物只支撐工藝管道，禁止用傳感器支撐工藝管道。應保證傳感器外殼懸空，不與任何物體接觸。

3、傳感器安裝在工藝管線上時應保證管道系統與傳感器上游、下游側各兩個位置的穩固支撐物牢固連接，所有螺紋連接處須緊固，夾緊工藝管道有助于減弱潛在的振動干擾。

4、在安裝過程中，應避免利用傳感器外殼搬動傳感器。

5、在傳感器安裝位置附近工藝管道線上的閥門或泵都需要有其自己的支撐物，不能用支撐傳感器的支撐物來支撐閥門和泵。

6、在傳感器的上游、下游應裝上斷流閥。

7、消除安裝應力：在安裝傳感器時，為了消除安裝應力，zui有效的方法是先配管，將工藝管線及閥門與傳感器整體預先安裝好，然后吊裝，再將其與工藝主管線相焊接。為了使消除應力的效果zui好，應使傳感器、斷流閥與工藝主管線處于同一鉛垂面內。

四、減振

1、在安裝傳感器時，要選擇好合適的安裝地點，除了要遠離振動源外，為了消除振動對測量的影響，在安裝中還要采用支撐桿牢固支撐管道及閥門的方式。支撐桿的下端須固定在穩固的基礎上，上端與管道卡子相配合來支撐工藝管道線。切忌用傳感器外殼來支撐傳感器及管道線和閥門、泵等。

2、傳感器安裝后，其外殼應處于自由懸空狀態。對安裝方式（1）水平安裝主體朝下、（2）水平安裝主體朝上，支撐桿應以傳感器為中心對稱分布。對安裝方式（3）旗幟安裝，支撐物支點的選擇要視具體情況而定。支撐桿的下端若固定在地面，須是水泥和鋼筋地基，目的是為了穩固支撐，同時起到減振作用。地基越穩固，其減振性越好。
